Instrukcje montażu paneli Euracon

Do montażu i obsługi sufitów metalowych należy zatrudniać wykwalifikowanych specjalistów posiadających odpowiednią wiedzę. Z cienkościennymi materiałami należy obchodzić się z odpowiednią ostrożnością. Aby uniknąć obrażeń, zabrudzeń i uszkodzeń, należy nosić rękawice ochronne.

Firma instalacyjna musi wyznaczyć odpowiedzialnego kierownika budowy, który przeprowadzi i będzie nadzorował instalację zgodnie z zasadami technologii. Firma instalacyjna ma obowiązek i ponosi pełną odpowiedzialność za zapewnienie odpowiedniego bezpieczeństwa i zgodności systemu, aby zapobiec upadkowi komponentów podczas i po instalacji. Należy przestrzegać instrukcji producenta. Firma instalacyjna musi wykluczyć ryzyko uszkodzenia mienia, a w szczególności zagrożenia życia i zdrowia osób przebywających w tym pomieszczeniu podczas instalacji i po jej zakończeniu.

Należy uwzględnić warunki konstrukcyjne określone przez projektanta budynku, np. ruchy elewacji, rozszerzalność budynku i szczeliny dylatacyjne.

Wymagania dotyczące części konstrukcyjnych

Stosowane mogą być wyłącznie elementy konstrukcyjne zatwierdzone przez producenta. Konstrukcja nośna musi być dopasowana do metalowego systemu sufitowego i mieć wystarczającą stabilność wzdłużną i poprzeczną.

Tolerancja płaskości

W przypadku montażu widocznych konstrukcji wsporczych, materiałów warstwy wierzchniej i kątowników krawędziowych dopuszczalne odchylenie od równości wynosi +/-2 mm na metr długości, ale nie więcej niż 5 mm na długości 5 metrów, mierzone poziomo w punkcie wieszaka w każdym kierunku. Dopuszczalne ugięcia warstw osłonowych nie są uwzględniane w tolerancjach płaskości i muszą być brane pod uwagę dodatkowo.

Elementy systemu sufitowego Euracon

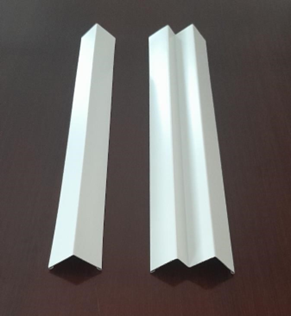

- Profil końcowy (kątownik przyścienny, kątownik stopniowy) nie może być obciążony jako podpora
Kątowniki schodkowe mogą być instalowane ze szczeliną cienia 12,5 lub 20 mm.

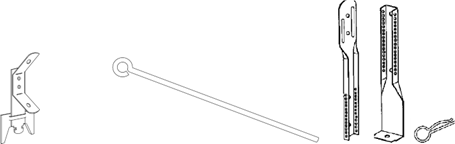

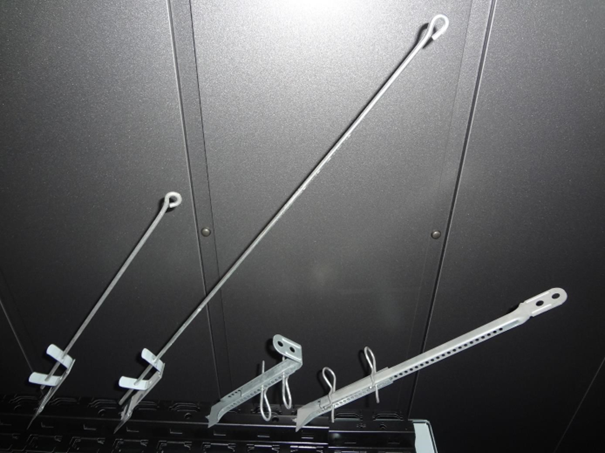

-Wieszak sufitowy (HD-new / drut do zawieszania lub wieszak nonius z agrafką)

- Szyny nośne stalowe (wewnętrzne) i aluminiowe (zewnętrzne, pomieszczenia wilgotne)

- Panele aluminiowe jako warstwa wierzchnia

Kolejność montażu

Aby zapewnić równomierność podczas montażu, wsporniki krawędziowe należy najpierw przymocować płasko i poziomo do elementów granicznych zgodnie z żądaną wysokością zawieszenia. Połączenia ścienne nie mogą być obciążane. Użycie ich jako podpory nie jest możliwe. Jeśli połączenie ścienne jest otwarte, należy zapewnić płaskość za pomocą odpowiednich punktów pomiarowych.

Niezbędne cięcia wzdłużne paneli i elementów mocujących są wykonywane przed zamknięciem powierzchni sufitu. Jeśli szyny montażowe są instalowane bezpośrednio, muszą być przymocowane z luzem, aby zapobiec ich skręcaniu i przeciwdziałać wszelkim rozszerzeniom.

Wyrównanie

Równoległe, widoczne konstrukcje wsporcze i szyny montażowe muszą być wyrównane względem siebie (jeśli to możliwe za pomocą lasera lub sznurka), tak aby dokładnie przylegały do modułów. Szczególną uwagę należy zwrócić na wyrównanie modułów za istniejącymi połączeniami szyn montażowych.

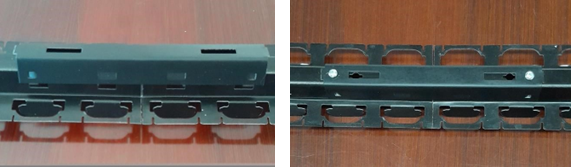

Jeśli pomieszczenie jest dłuższe niż 5,00 m, łączniki szyn montażowych są wciskane we wstępnie wybite otwory na końcach szyn montażowych i mocowane. Zapewniają one prawidłowe rozmieszczenie i wyrównanie szyn montażowych dla modułów.

Montaż listwy

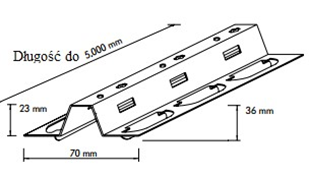

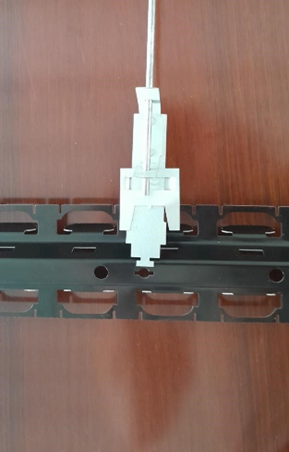

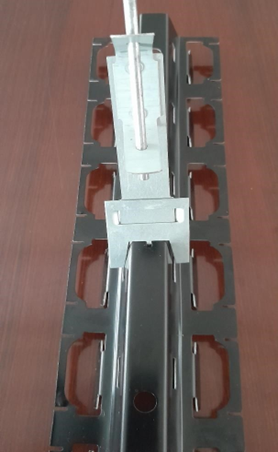

Szyny montażowe można przymocować bezpośrednio do sufitu podwieszanego za pomocą elementów mocujących zatwierdzonych przez władze budowlane. W przypadku sufitów podwieszanych szyny montażowe mocuje się na wymaganej wysokości za pomocą szybkich wieszaków HDneu i linek do podwieszania lub wieszaków nonius.

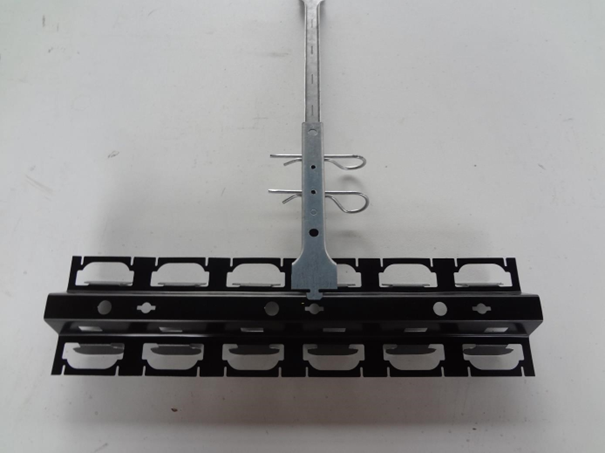

Jeśli górna część noniusza jest zagięta, należy użyć otworu obok zagięcia. Jeśli nie jest to możliwe, należy użyć podkładki o odpowiednim rozmiarze, aby uniknąć późniejszego ugięcia wieszaków. Pierwsza szyna montażowa jest mocowana w maksymalnej odległości 20 cm od ściany. W przypadku szybkich wieszaków HDneu należy upewnić się, że zainstalowane są dostarczone płytki blokujące.

Zapobiegnie to samoczynnemu odkręcaniu się wieszaków podczas montażu i po jego zakończeniu.
Szybkozłączki są przystosowane do maksymalnego obciążenia powierzchniowego 15 N/m².

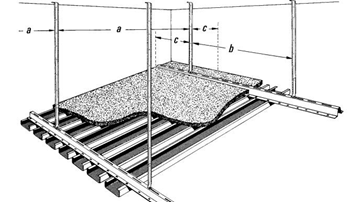

• Maksymalny rozstaw wieszaków w pomieszczeniu wynosi 150 cm na szynie montażowej.
• Maksymalny rozstaw szyn montażowych w pomieszczeniach wynosi 120 cm.

W przypadku nakładek akustycznych lub izolacyjnych odległość między szynami montażowymi można również zmniejszyć, aby uniknąć przycinania. Ostatnia szyna montażowa jest ponownie mocowana w maksymalnej odległości 20 cm od ściany.

Instalacje i elementy dodatkowe (np. lampy i głośniki) muszą być mocowane oddzielnie, ponieważ sufit panelowy nie jest przystosowany do dodatkowych obciążeń. Wieszaki Nonius powinny być generalnie stosowane na zewnątrz. Sufit panelowy nie jest przystosowany do dodatkowych obciążeń.

Wolność od skręcania

Zawieszenie szyn nośnych musi zapewniać brak skręcania i wyrównanie z naprężeniem zawieszenia.

Wyrównanie konstrukcji nośnej

Sufity metalowe i ich długie panele wymagają starannego montażu i wyrównania konstrukcji nośnej (szyn nośnych).Dotyczy to w szczególności paneli metalowych, ponieważ stężenia krzyżowe (konstrukcja rusztu nośnego) nie są tu zazwyczaj stosowane.

Instalacje, nadbudowy i mocowania

Ogólna odpowiedzialność za instalacje, nadbudowy i rozbudowy spoczywa na projektancie budynku, w szczególności za wybór typu / położenia / wyboru i podstawowej zgodności systemu. Integracja instalacji, konstrukcji nośnych i rozszerzeń musi być przeprowadzona zgodnie ze szczegółowymi specyfikacjami producenta sufitu oraz producenta instalacji i konstrukcji nośnych. Wszelkie prace w tym kontekście stanowią środki dodatkowe i muszą być uzgadniane oddzielnie.

Na przykład podłączenie komponentów elektrycznych musi być wyjaśnione indywidualnie dla każdego przypadku i zgodnie ze specyfikacjami producenta. Niezbędne cięcia wzdłużne paneli i instalacje są wykonywane przed zamknięciem powierzchni sufitu. Wzdłużne nacięcia paneli są nacinane i kilkakrotnie łamane ostrym nożem.

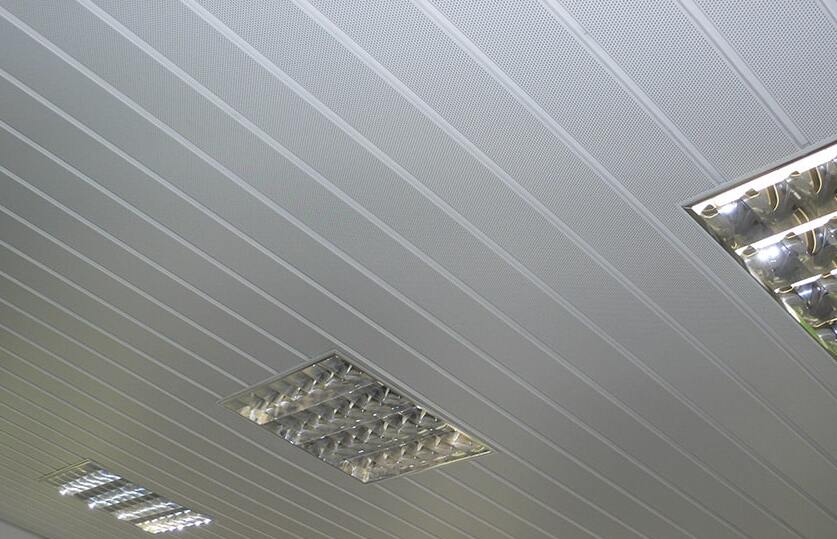

Pozwala to uniknąć naprężeń wzdłużnych.Lampy, wentylacja, systemy tryskaczowe itp. mogą być zintegrowane z sufitem za pomocą zgodnych z systemem modułów dodatkowych.

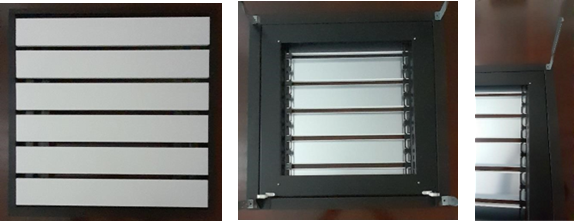

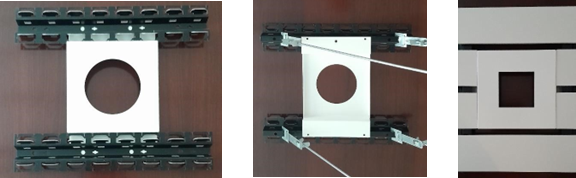

Dodatkowe moduły i drzwiczki rewizyjne muszą być podwieszane oddzielnie. Moduły dodatkowe są dostarczane w modułach 200, 184x184 mm i 300, 284x284 mm z oddzielnymi szynami montażowymi.
Wymiary otworów są określane przez klienta.
Drzwiczki inspekcyjne mogą być montowane za pomocą wieszaków noniuszowych lub prętów gwintowanych na każdym rogu.

Płaskość w obszarze krawędzi

Ze względu na proces produkcyjny może wystąpić odchylenie w płaskości cienkościennych paneli metalowych, zarówno po przycięciu na wymiar w fabryce, jak i po przycięciu na wymiar na miejscu, gdy panele są umieszczane na kątownikach krawędziowych.

Jest to nieuniknione ze względu na procesy produkcyjne i wytwórcze i jest zgodne ze stanem techniki. Specjalne wymagania dotyczące płaskości paneli we wsporniku kątownika krawędziowego muszą zostać uwzględnione przez klienta w ofercie.

Połączenia paneli

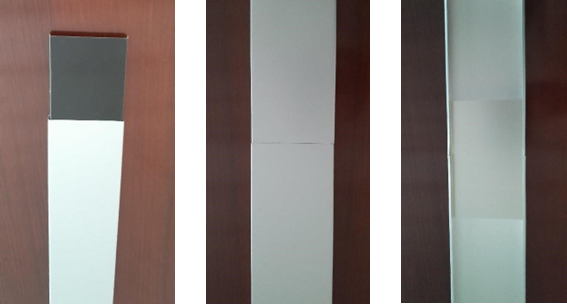

Połączenia paneli metalowych muszą być wyposażone w czarne łączniki wzdłużne. Niewielkie wizualne pogorszenie jednolitego wyglądu sufitu w miejscu łączenia paneli jest technicznie nieuniknione.

Montaż i demontaż paneli

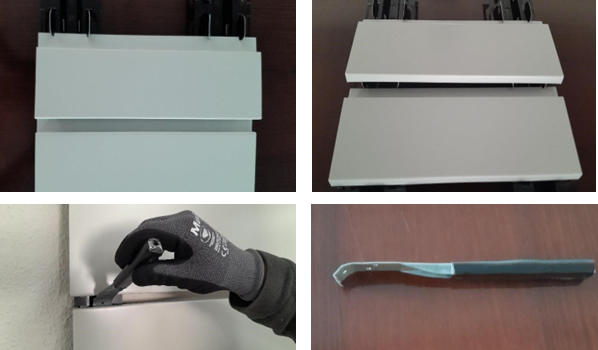

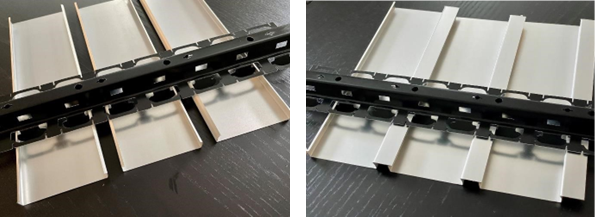

Panele są instalowane poprzez wciśnięcie ich na szyny montażowe w odpowiedniej pozycji dla modułu. Gdy złącze jest zamknięte, krawędź złącza jest wsuwana pod nosek szyny montażowej, a panel jest zatrzaskiwany.

Z reguły panele są przycinane o jedną szerokość kąta ściany, a następnie montowane. Zapobiega to również powstawaniu naprężeń rozciągających i umożliwia rewizję panelu. Hak służy do otwierania sufitu. Za jego pomocą należy przesuwać panel aż do szyny montażowej. Pociągnij 2-3 mm w bok, a panel się zatrzaśnie.
Moduły z otwartym złączem można zamknąć za pomocą profili wypełniających. W razie potrzeby profile wypełniające mogą mieć inny kolor niż panel.
Zalecamy noszenie rękawic (np. bawełnianych), aby uniknąć zabrudzeń i obrażeń podczas montażu.

Prostopadłość, rozszerzalność cieplna, dodatkowe obciążenia, obszary specjalne

Zgodnie z zamierzonym przebiegiem paneli metalowych, w każdym punkcie należy zapewnić absolutną prostopadłość paneli metalowych w stosunku do szyny nośnej. Podczas korzystania z profili konstrukcyjnych, w tym warstw wierzchnich, należy wziąć pod uwagę rozszerzalność cieplną aluminium.

Przy różnicy temperatur wynoszącej 1°C wynosi ona 0,024 mm na metr długości profilu. Profile aluminiowe są produkowane w normalnej temperaturze +18°C. Tolerancje długości określone w normie jakości nie uwzględniają odchyleń długości spowodowanych rozszerzalnością cieplną.

Dodatkowe elementy i obciążenia muszą być podwieszane oddzielnie. Wszelkie mocowania do systemu sufitowego muszą być wcześniej uzgodnione z producentem. W przypadku zastosowań specjalnych, np. w kuchniach, na zewnątrz, w pomieszczeniach wilgotnych i czystych, a także w pomieszczeniach wymagających ochrony przeciwpożarowej, izolacji akustycznej, odporności na uderzenia piłką, podkonstrukcja i jakość paneli oraz ich montaż muszą być określone oddzielnie.

Higiena

Aby zapobiec powstawaniu pleśni (zwłaszcza w basenach), należy zapewnić odpowiednią wentylację. Odpowiedzialny za to jest projektant budynku.

Należy przestrzegać instrukcji producenta.

Należy przestrzegać instrukcji producenta dotyczących transportu oraz prawidłowego układania w stosy i przechowywania w suchym miejscu. Należy przestrzegać instrukcji producenta dotyczących pielęgnacji i konserwacji.

W przypadku dalszych pytań prosimy o kontakt z nami

Zespół Euracon
